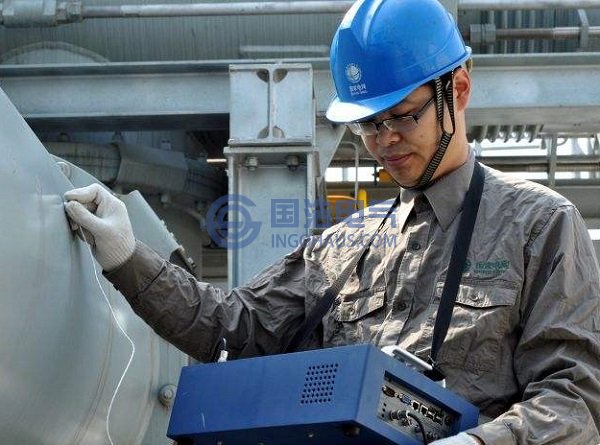

局放檢測
局放信號的分析判斷，主要是從五個要素來分析判斷，分別為：頻率、相位φ、頻度n、電量q和時間t。測試儀器和后臺軟件應可以清楚地看到這幾個量的大小，以其相互關系。通過相互之間的關系，對存在的可疑局放的可能性作一個分析，再結合多個方面，從多個角度來確定是否為真正的局放信號。
2. 圖譜的分析與判別
由于局放特征五要素中被認為最重要的頻率f，并在硬件如HPF和BPF的選擇上得到確定。所以，在監測系統的圖譜分析和判別時大致參照以下重要因素條件：
①f：相同的信號，同時出現在多個頻率-PD可能性大
②φ：兩個信號團之間的相位差為180度-PD可能性大
③n：信號脈沖重復率高于每秒30次-PD可能性大
④q：信號在相同電壓之下，水平大致相同-有可能PD
⑤t：信號長時間持續出現-有可能PD
⑥數據圖譜比較：
與鄰相比較：相同信號同時出現在三相-外部噪音可能性大
與背景比較：相同信號同峙出現在天線-外部噪音
