產品概述

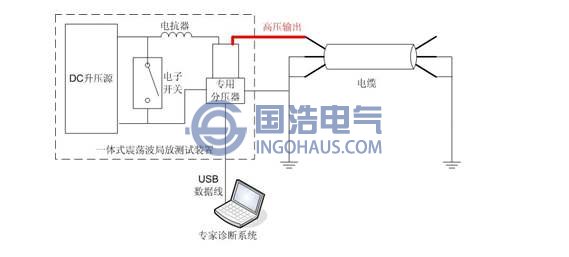

電纜震蕩波局部放電檢測裝置是集成式局部放電定位及管理系統，主要用于中壓電纜的局放診斷。系統測試頻率為50Hz到幾百赫茲的阻尼交流電壓。
系統在測試過程中產生的阻尼交流電壓最高可達28kV，并結合先進的系統硬件與系統軟件來進行診斷，主要包括：
最新的電晶體技術和激光控制技術，如高壓電晶體開關；
電子元件，數字式信號處理，如高壓電晶體開關、高壓源；
數字式信號處理器和過濾器；
無線有線連接以及計算機內置系統，包括局放探測器、控制單元和局放分析器。
采用最新的云計算技術，能快速解決各種問題。
主要技術參數
最大 DAC 輸出電壓
28kV 峰值 /20kV 有效值
DAC 頻率范圍
50Hz … 800Hz
電纜電容
0.025uF … 3uF
高壓充電電流
10mA
局放測量范圍
1pC … 100nC
測量標準
IEC60270
局放定位帶寬
150kHz … 45MHz
介損因子
tan δ 0.1% … 10%
電源
110 … 240V 交流， 50 … 60Hz
運行溫度
-10 ℃… +40 ℃
重量
65kg
