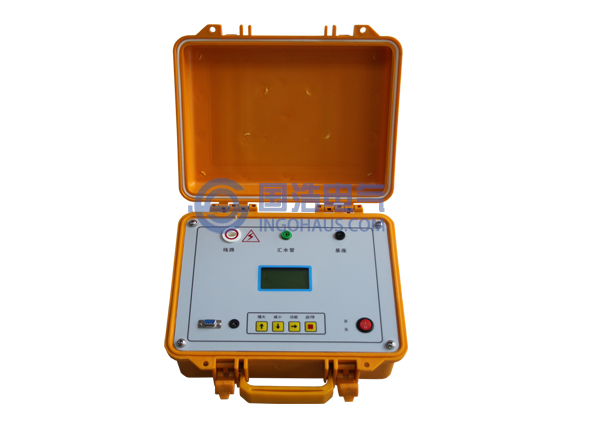

GHSR525水內冷絕緣電阻測試儀 點擊查看

水內冷發電機絕緣測試儀定子水內冷發電機絕緣特性測試儀專用于水內冷發電機的測量試驗，同時也可用于試驗室或現場做絕緣測試試驗。本儀器具有自動補償并消除極化電勢對測量結果的影響的功能，從根本上克服了其他同類產品的缺陷。定子水內冷發電機絕緣特性測試儀帶載能力強，輸出額定負高壓2500V，短路電流約40mA；負載70kΩ時，壓降<10%。本儀器除了能準確測量絕緣性能外，還能自動測量溫度、濕度、時間；自動計算吸收比、極化指數；能存儲每次測量結果；自帶打印機；能與計算機通信。



    安全措施



    1. 使用儀器前一定要認真閱讀本手冊。



    2. 儀器的操作者應具備一般電氣設備或儀器的使用常識。



    3. 儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。



    4. 儀器應避免劇烈振動。



    5. 對儀器的維修、護理和調整應由專業人員進行。



    6. 測試過程中嚴禁碰觸測試引線！



    7. 測試完畢后最好短路測試端人工放電！



    8. 嚴格遵守安全操作規程。



    9. 非測試人員必須遠離高壓測試區，測試區必須用柵欄或繩索、警視牌等明顯表示出來。



    2用途



    GHSR525水內冷發電機絕緣電阻測試儀專用于水內冷發電機的電阻測量，同時也可用于試驗室或現場做絕緣測試試驗。2500V電壓下輸出電流大于25mA。輸出電壓最大2500V。內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕液晶顯示，并將結果進行存儲。



    3工作原理



    各部分功能



    液晶鍵盤：負責鍵盤、顯示。



    分壓電路：2.5 kV 的高壓，轉換成 5V，便于 AD 采集。



    測量電路：負責數據采集，電流變換等。



    控 制 器：將所有上述模塊連接，完成測量。



    數控調壓器：采用 PWM 電路高效率產 0-5V 標準輸出。



    DC-DC 2.5kV：采用升壓變壓器，高效轉換，輸出 2.5kV 的直流高壓。具有短路保護功能。



    4主要特點



    本儀器適用于測量水內冷發電機的絕緣電阻、吸收比和極化指數（全自動）。測試額定電壓為2500V，可以測量高達100GΩ（100000MΩ）的絕緣電阻。



    使用優勢



    ●不需對水極化電勢進行補償調節。



    ●機座與匯水管間的電阻小至3kΩ，也可保證測量準確度。



    ●水阻大于80kΩ時，可保證測試準確度。



    ●絕緣電阻值用指針式電表和3 LCD數字表同時顯示。



    ●雙刻度自動量程轉換，對數刻度線，讀數方便。



    ●可顯示輸出電壓與環境溫度。



    ●計時器累計測試時間，顯示分、秒。



    ●可用[Rt]按鈕在LCD數字表上讀取即時電阻值。



    ●可自動測量并記憶R15S、R60S 、R10min、R60S/R15S、R10min/R1min值。



    ●完備的保護功能，保障操作安全。



    性能特點



    1. 采用32位微控制器控制，全中文操作界面，操作方便。



    2. 自動計算吸收比和極化指數，并自動儲存15秒、1分鐘、2分鐘、10分鐘的每分鐘數據便于分析。



    3. 輸出電流大，短路電流大于45mA。



    4. 高壓發生模塊采用全封閉技術，內部有保護電阻，安全可靠。



    5. 抗干擾能力強，能滿足超高壓變電站現場操作。



    6. 測試完畢自動放電，并實時監控放電過程。



    7. 內附可充電電池（可選），充滿電可連續使用10～12小時。



    5技術參數



    1、額定電壓：DC 5000V



    工作電壓：額定電壓×（1±10%）



    2、測量范圍：絕緣電阻 1MΩ～20GΩ



    吸收比、極化指數 1～19.99



    3、誤差范圍：±10%RDG，（當 1MΩ～5GΩ）



    ±20%RDG，（當 0.1MΩ～1MΩ；5GΩ～20GΩ）



    4、短路電流：＞20mA



    5、絕緣電阻：50MΩ（1000V）（測量線路與外殼間）



    6、耐 壓：AC 5kV 50Hz 1min （測量線路與外殼間）



    7、工作電源：180～270VAC，50Hz/60Hz±1%



    8、工作環境：溫度 0～40℃，相對濕度 20～80%



    9、外形尺寸：320×240×135mm3



    10、重 量：5kg
