國內外用于XLPE電力電纜局部放電檢測的方法有很多。但由于XLPE電纜局部放電信號微弱，波形復雜多變，極易被背景噪聲和外界電磁干擾噪聲淹沒，所以研究開發電纜局部放電在線檢測技術的難度在所有電氣設備絕緣在線檢測技術中是最大的。其中常規XLPE電纜局部放電測量多采用IEC60270法，其測量頻帶較低，通常在幾十到幾百kHz范圍內，易受背景干擾的影響，抗干擾能力差。理論研究表明，XLPE電力電纜局部放電脈沖包含的頻譜很寬，最高可達到GHz數量級。因此，選擇在信噪比高的頻段測量可有效地避免干擾的影響。目前國內外己把電纜局部放電測量的焦點轉移到高頻和超高頻測量上。尤其是超高頻檢測技術在GIS上成功應用后，很多研究學者嘗試將這一方法拓展到XLPE電纜局部放電在線檢測上。同時，由于電纜附件絕緣結構復雜，影響其絕緣性能的因素很多，發生事故的概率遠遠大于電纜本體，且在電纜附件處獲取信號的靈敏度比從電纜本體獲取信號的靈敏度要高且容易實現，因此通常電纜局部放電在線檢測方法亦多用于電纜附件故障的檢測。
電纜附件局部放電在線檢測方法中主要的檢測方法有差分法、方向耦合法、電磁耦合法、電容耦合法、電感耦合法、超聲波檢測法等。在眾多檢測方法中，差分法、方向耦合法、電磁耦合法檢測技術目前已成功應用到現場測量中；而近些年超高頻測量方法受到更多關注，成為XLPE電纜局部放電在線檢測新的檢測方向。
①差分法
差分法是日本東京電力公司和日立電纜公司共同開發的一種方法。其基本原理見下圖。將兩塊金屬箔通過耦合劑分別貼在275kV XLPE電纜中間接頭兩側的金屬屏蔽筒上(此類中間接頭含有將兩端金屬屏蔽筒連接隔斷的絕緣墊圈)，金屬箔與金屬屏蔽之間構成一個約為1500pF-2000pF的等效電容。當電纜接頭一側存在局部放電，另一側電纜絕緣的等效電容起耦合電容作用，檢測阻抗便耦合到局部放電脈沖信號。該方法簡單安全，不必加入專門的高壓源和耦合電容，也無需改變電纜接線，適合于現場試驗及在線檢測。研究發現，頻譜分析儀中心頻率設在5MHz-10MHz時，信噪比最高。差分法的檢測回路類似于差動平衡電路，來自導線芯的噪聲信號，在檢測阻抗上的兩端不能產生壓降，因而可以很好地抑制噪聲。
差分法結構圖和原理圖
②方向耦合法

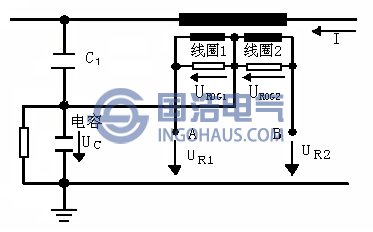

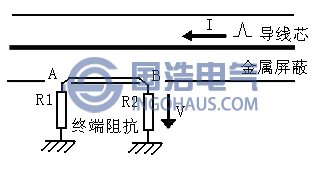

方向耦合法最典型的例子是德國柏林的400kV XLPE電纜局部放電在線監測系統。該檢測系統通過方向耦合器耦合局部放電信號，方向耦合器結構見下圖1。方向耦合器由一個插在電纜絕緣上的電極板、一個羅戈夫斯基線圈和兩個終端阻抗(分別與端口A, B相連)構成。電極板與金屬屏蔽層之間形成一個等效電容，羅戈夫斯基線圈分為性能相同的兩部分，如圖2。
方向耦合器結構圖1
方向耦合器結構圖2
③電磁耦合法
電磁耦合法是將鉗型羅戈夫斯基線圈直接卡裝在電纜金屬屏蔽外，或穿過電纜終端、連接頭屏蔽層的接地線，通過感應流過電纜屏蔽層的PD脈沖來檢測局放。電磁耦合法應用于XLPE電纜局部放電在線監測比較成功的例子是1998年瑞士研制的170kV XLPE電纜局部放電在線監測系統，測量位置選在XLPE中間接頭金屬屏蔽的連接引線上，系統的檢測頻帶在15MHz-50MHz左右，檢測靈敏度可低于15pC。由于寬頻帶電磁耦合法具有小巧靈活，操作安全，能真實地反映脈沖波形等特點，正在被廣泛的研究和應用。該方法容易受到地線電磁信號的干擾，單純依賴寬頻帶濾波器和高倍數的放大器很難排除某些類似局部放電脈沖的干擾。④電容耦合法

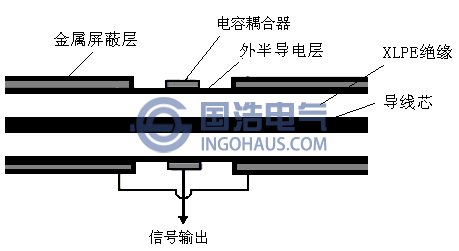

電容耦合法是由英國南安普敦大學、英國電網公司和西安交通大學共同研究的一種XLPE電纜局部放電在線檢測的方法。取一段靠近接頭的電纜，剝?nèi)ゲ糠滞庾o(hù)套，將金屬箔片貼在外半導電層作為電極，如圖所示。信號從耦合器上的BNC頭輸出，中斷的金屬屏蔽層經導線連接。在工頻電壓下，由于外半導電層的阻抗遠小于絕緣層的阻抗，則外半導電層可視為工頻地電位，故電容耦合器并不影響電纜絕緣效果。在高頻條件下，外半導電層阻抗與絕緣層阻抗可比，而地電位為金屬屏蔽層，故有利于高頻信號的測量。該檢測法有效檢測頻帶為10MHz-500MHz，靈敏度為3pC。
電容耦合器結構圖
電感耦合器結構圖
⑤電感耦合法

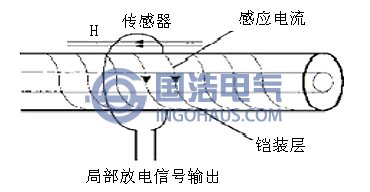

電感耦合法為荷蘭提出的一種利用線圈作為傳感器對螺旋狀金屬屏蔽電纜進行局部放電在線檢測的方法，電感耦合器的示意圖見圖。這種檢測方法要求被測電纜金屬屏蔽為螺旋帶狀繞制而成的。當電纜中存在局部放電，局部放電脈沖沿電纜屏蔽傳播，該電流信號可分解為沿電纜長度的徑向分量和圍繞電纜的切向分量。切向分量的電流產生一個軸向的磁場，變化的磁場穿過傳感器時，傳感器上因磁通變化而感應一個雙極性的電壓信號。因此檢測系統便可檢測到局部放電信號，最高測量頻率為600MHz，檢測靈敏度為10pC-20pC。此外，其受高頻信號衰減特性的限制，有效測量距離為10m左右，只能用于電纜附件的測量。⑥超聲波檢測法
除了上述提到的電氣測量方法以外，還有很多非電氣量的測量方法。這些方法是根據局部放電過程中伴隨著電荷的轉移和電能損耗產生各種非電信息，如聲波、發光、發熱以及出現新的生成物等，通過測量這些非電氣量來獲取局部放電信息。超聲波檢測系統通常采用壓電晶體作傳感器，壓電晶體將聲信號成比例的轉換成電荷量，信號經前置放大器放大后再進行光電轉換，并應用光纖傳輸，傳輸?shù)墓庑盘?hào)經光電元件轉換成電信號，再經放大后在示波器或峰值表上顯示。近代超聲波測量局部放電所用的儀器頻帶多取60kHz-300kHz。由于傳播衰減等原因，能采集的聲信號很微弱，長期以來超聲波測量就是因?yàn)殪`敏度太低，而沒有被廣泛采用。近年來由于電傳感器效率的提高，集成元件組成的低噪聲放大器和光纖的發展，使得測量靈敏度大為提高。
