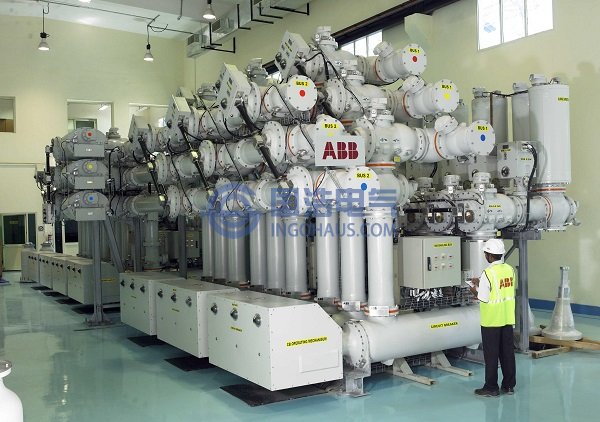

GIS局部放電檢測
非電的方法包括化學、機械、光學的方法，主要有以下幾種：
（1）機械的方法
機械檢測法就是用壓電式加速度計檢測由于局部放電使金屬容器壁產生的振動，或采用超聲波探頭獲取放電產生的超聲波。在高壓電氣設備中，用超聲波檢測局部放電的方法早已有人進行過大量的研究，由于振動波要經過多種物質(金屬、絕緣體、氣體)傳播，經過不同的介質的傳播速度和衰減程度各異，需要通過換算和經驗識別，所以要精確測定局部放電定量是困難的，并且最小檢測靈敏度容易受到干擾噪音的影響。（2）化學的檢測法
化學的檢測法是用變色指示劑檢測因局部放電使SF6分解產生的氣體。當GIS內部產生局部放電時，會引起SF6氣體分解，產生C2H4 , CH4H2，CO2，C2H2等活潑氣體。用化學分析法對這些被分解的氣體進行檢查，就可以測出GIS內部發生的局部放電。該方法的試驗設備體積小、重量輕，攜帶方便，易于操作，不受電氣機械噪音的影響。離線的化學檢測方法，即實驗室油色譜分析發展已經成熟，積累了很多故障診斷經驗，分析過程相對較為復雜，分析時間較長。目前，化學檢測法的在線監測正在逐步推廣，包括油色譜在線監測，油中氫氣濃度在線監測等，反映了不同氣休的動態特性，具有更好展現電氣設備內部變化的能力。但是，化學檢測法只是一種定性的檢測的方法，對于發現緩慢性的早期潛伏性故障較為靈敏，但對于突發故障一般很難及時發現并作出預測。（3）光學方法
由于局部放電產生光輻射，可以用一種安裝在GIS內部的光傳感器進行測量。一般采用的檢測器包括一只傳感器和一臺控制單元。傳感器裝在金屬外殼的窗口上，以便檢測GIS內部局部放電產生的光信號，測量到的信號通過電纜送到控制單元進行處理。使用這種方法時，需要在GIS的密封外殼上開窗，會受到背景干擾的影響。（4）紅外線方法
紅外測量是基于局部放電點的溫度升高，利用紅外探測儀的熱成像院里實現熱點測量。但由于電氣設備結構和傳熱過程復雜，利用熱紅外成像方法直接檢測設備內部的局部放電信號比較困難。常規的電氣檢測方法主要有以下幾種：
（1）超高頻法
超高頻局部放電檢測技術是近年來得到較快發展的一種檢測方法。在一些電力設備中(如GIS，電力變壓器，電纜，變壓器，電機)的檢測中已經得到了廣泛的應用。這種方法的基礎是：在高壓力的SF6中，局部放電總是在很小的范圍內發生，因此具有極快擊穿時間的特征。超高頻局部放電檢測利用局部放電所產生的超高頻信號(30-300MHz)電信號，實現局部放電的檢測和診斷，并實現抗干擾。超高頻局部放電檢測可以通過檢測遠大于傳統測量頻率的局部放電信號來對電力設備進行監測和診斷，可以在一定程度上消除干擾的影響，從而實現脈沖信號的精確提取。利用超高頻法研究局部放電，克服了傳統脈沖電流法測量頻率低，頻帶窄的缺陷，可以較為全面的了解局部放電的本質特征。但這種方法所使用的天線成本過高，因而應用并不是特別廣泛。
（2）內部電極法
該方法是將GIS設備法蘭稍加改造，在法蘭內部加裝金屬電極，該電極與外殼構成禍合電容，以此電容傳感器提取局部放電的脈沖信號。當采用兩個電容傳感器時即可進行GIS設備局部放電定位，由GIS設備局部放電信號到達兩個傳感器的時間差確定放電點。另一種內電極法是在盆式絕緣子內靠近接地端預先埋設一個電極，由此與外殼構成耦合電容。內部電極法受客觀條件限制，內電極只能在廠家生產過程中預埋設，現場安裝往往不易實現。隨著電力系統自動化水平的不斷提高，智能化的檢測設備已開始出現并將逐步取代傳統的一、二次分離的設備，智能化采用新型的電流電壓互感器，不僅測量性能優越，并且可做到實時監測，從而實現真正的狀態維修。
