地電波信號是一種電磁信號，與超聲波信號不同，地電波信號主要由絕緣內部放電產生，而且很容受外界電磁干擾，因此在電磁干擾很強烈的環境中測量地電波信號需很仔細對比。
進入TEV檢測模式后會顯示下圖1界面。
圖1 TEV數字模式
通過左右鍵可以切換數字顯示和柱狀圖顯示模式，如圖2所示。
圖2 柱狀圖模式
TEV檢測顯示值分別有代表脈沖強度的dB、脈沖數Pulses、周期脈沖數P/Cycle、嚴重程度Level。我們在使用GHPD1002開關柜局部放電測試儀進行測試后獲得相應的測試數據，我們?nèi)绾螌Λ@得的數據進行理解和判斷呢?這里我們還需要知道脈沖強度dB、脈沖數Pulses、周期脈沖數P/Cycle、嚴重程度Level之間的相互關系：脈沖數Pulses=周期脈沖數P/Cycle*100，嚴重程度Level=脈沖強度dB*周期脈沖數P/Cycle。所以我們判定的TEV數值的經驗依據就是當脈沖數Pulses為小于50000值且較穩定時，Level值越大代表嚴重程度越大；若Pulses值過大或者波動過大，說明可能是干擾信號。1)背景噪聲檢測
在對開關柜進行TEV檢測前，一般需要對開關柜運行環境TEV檢測，以便排除現場的干擾。檢測環境背景噪聲時，一般選擇變電站現場內的金屬門窗、圍欄等。2)TEV檢測使用方法
由于地電波是通過開關柜裂縫向外沿柜體表面?zhèn)鞑サ?，因此與超聲波的測量位置不同，所以一般不能在縫隙處測量，而需要將儀器貼在開關柜表面進行測量。測量的位置也分為三個柜室，即上中下柜室。下圖3所示為地電波檢測位置圖，圖中藍點代表地電波的測量點，一般情況下一面小柜只需要測量三個位置。

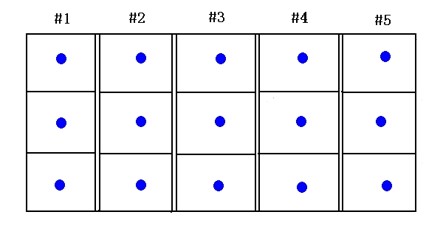

圖3地電波檢測位置圖
