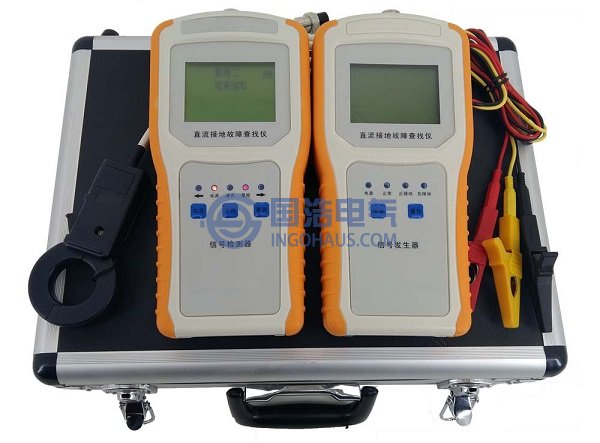

根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的正、負母線和地線上。已檢測到有接地但回路走向較遠的支路，為提高檢測精度，可把信號發生器接在離故障區域更近的支路始端的直流保險出口處，或回路下面的直流小母線上。檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。
2. 高檢測效率，鉗表鉗一扎回路出線：
在直流配電屏的屏面上的各個保險的出口線（捆成一扎）上，如果檢測結果為“非接地”說明該扎直流電源的回路均無接地故障。如果該扎線檢測結果有“接地”，再分別鉗各個回路，檢測方法同上。假設檢測出第N饋線支路有故障后，欲進一步尋找饋線支路以下的各個分支路時，可繼續按照上述步驟，用鉗表對各個分支路進行檢測。
3. 故障進一步定位：
檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。
4. 利用“絕緣量化指數”檢測多點接地：
系統有多個接地故障，或者正、負直流母線均有接地故障，在各回路的檢測中，裝置會自動探測出接地故障較嚴重的支路，然后檢測出接地故障點。檢測中分析檢測結果，接地故障較嚴重的（正或負）接地故障。也可利用“絕緣程度條”和參考“絕緣程度百分比”的量化指數，比較測試結果的微小差異。該故障排除后再進行其他支路的檢測，并將接地故障點逐一檢測排除。
5. 接地點方向的判定：
接地點方向的判定是由卡線時鉗表箭頭的方向與檢測器所顯示的箭頭方向共同決定：以鉗表箭頭方向為參考方向，在檢測時，鉗表方向不變，當檢測器顯示的箭頭方向向下，說明接地點方向與鉗表箭頭方向是相反方向；當檢測器顯示的箭頭方向向上，說明接地點方向與鉗表箭頭方向是相同方向。
6. 利用“接地點方向”檢測環路接地：
系統中如果有兩條支路的一極或兩極連接在一起，形成閉環系統，稱之為環路。通常環路以以下幾種形式出現：
1) 兩條支路的正極和負極分別相連形成環路；
2) 兩條支路的正極或者負極中的一極相連形成環路；
3) 兩條支路中一條支路的正極通過負載與另一條支路的負極相連成環路。
如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時信號發生器所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向?？筛鶕?jù)方向判斷接地點。
7. 利用“波形”來判斷接地
在檢測時，可以根據故障檢測器接地?zé)羰欠窳羴砼袛嘟拥?，同時也可以根據液晶上所顯示波形來判斷接地。其波形如下：
(1)非接地波形
(2)68K接地量程1接地實測波形
(3)68K接地量程1接地實測結果
(4)68K接地量程2接地實測波形
(5)68K接地量程2接地實測結果數值
通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越??；波形越平滑，說明被檢測支路絕緣越好。（注：“量程一”可自動判斷接地，并顯示絕緣狀況。“量程二”是根據波形進行判斷接地，并檢測出漏電流大小。）
8. 電池的檢查：
檢測時隨時注意故障檢測器電池電量指示，如發現電量不足時，應立即充電，以保證檢測精度。
