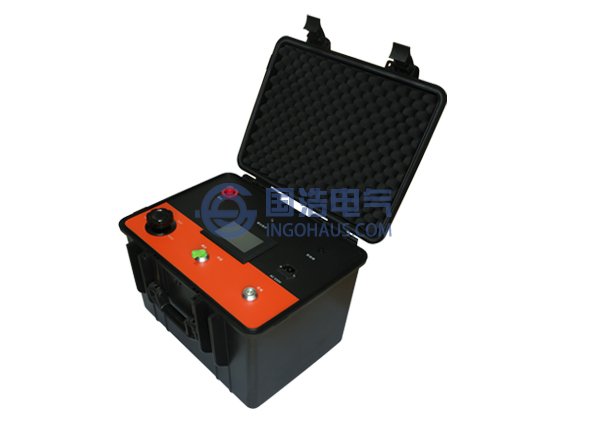

GHDS110高壓電纜外護套故障測試儀 點擊查看產品詳情
1、跨步電壓法定位原理
由于電壓測量誤差，電纜總長度誤差，及電纜蛇形敷設引起的偏差等，使定位不準，通過跨步電壓法定點最有效，下圖為跨步電壓法精確定點示意圖。

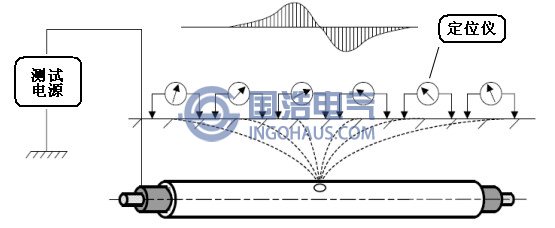

跨步電壓法精確定點示意圖
從護套不良點流入土壤的電流如圖所示，電源電壓為負極性，土壤表面電位呈漏斗狀分布，跨步電壓法正是通過探棒尋找土壤中電勢最低點或跨步電壓零點，精確定點。
將測試電源置于斷續模式輸出，升高電壓使輸出電流經電纜護套故障點入地，在故障點周圍產生一個直流電壓場，即跨步電壓，通過定位儀的兩根探桿沿電纜路徑測量電位的變化情況。當靠近故障點時，電位差將迅速增加，并在故障點前、后點測量時，電位差達到最大值；當兩電極位于故障點正上方而且距故障點前后距離相等時，電位差為零，表針指示為零；當兩電極越過故障點后，測量電位由大逐步減小且極性相反。
故障尋測時，先沿電纜路徑方向找出極性變化區域，再精確找到“零”電位點，即可精確地找到故障點。若遇多點故障，則可沿電纜路徑測數處“極性變化點”，再分別找到數處地電位突變的“零”電位點，以確定各個故障點的精確位置。
2、使用方法
1）初步測試工作完成后，關斷電源，對高壓輸出端及被測電纜充分放電，去掉萬用表，拆掉末端電纜芯線與外護套的連接。
2）故障點精確定點前，一般應先確定電纜走向以及故障點的粗測位置。對于長度較短的電纜，也可直接進行定點工作。
3）連接好測試電源之后，使其在斷續模式下輸出，根據現場調節電壓，直到“工作電流”和“功率”達到合適的大小。
4）沿著電纜路徑方向，在電纜的正上方將兩根探桿插入地下（也可使用A字架），兩電極間的距離可在1～2米，測試時電極前后方向及間距一般要保持不變，不斷前移兩電極的位置，先找到極性發生變化的地段，再準確找出斷續信號為“0”的點，即為故障點。
3、注意
1）在遇到電纜上方為水泥路面或建筑物等無法插入電極時，可離開電纜，沿平行方向進行探測。
2）當信號較強時，液晶顯示極性偏轉較大，此時增益顯示位置會出現“ 向下的箭頭”，此時請適當減小增益。
3）當有多個接地故障點時，處理完一個，再查找下一個。
4）測試時不一定要先進行故障的初步定位，如果電纜不太長（如小于1000米），可以直接定點。
