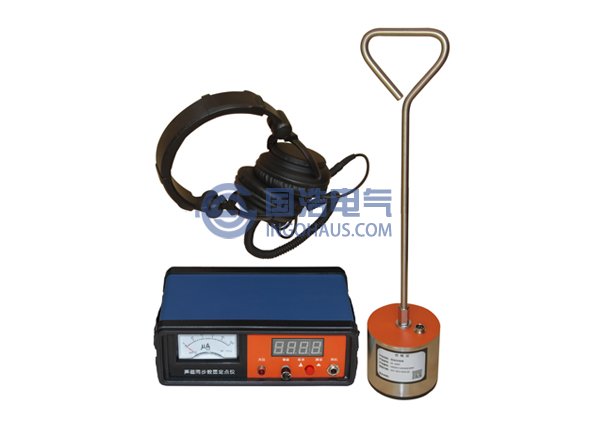

GHDD100聲磁同步定點儀 點擊產看產品詳情
任何一種儀器設備，在充分了解性能、特點后，方能事半功倍地發揮其功能。GHDD100聲磁同步定點儀盡管操作極其簡單方便，但在使用時也得根據現場特點，巧妙地使用，才能充分發揮其優勢。
從使用說明書中介紹的原理知道，此定點儀靠?jī)x器中的電磁傳感器接收到故障電纜在沖擊放電時產生的輻射電磁波后開始計數，而在拾音傳感器接收到故障點放電時產生的地震波后停止計數。電磁波與聲音震動波之間的時間差乘以地下聲波傳播的速度，便是探頭至故障點的直線距離（即數字屏顯示的數值）。也就是說，只有在沖擊閃絡之后，探頭測聽到故障點傳來的地震波使計數器停止計數后，所顯示的數值才是有效而可信賴的。
但是，在現場進行故障點定位時有可能出現兩種情況：
第一種是探頭距故障點太遠，高壓設備對電纜沖擊放電時，定點儀只是由電磁傳感器接收到輻射電磁波后計數器開始計數，而沒有地震波來使計數器停止計數，耳機也聽不到地震波。所以此時計數器將一直計到原設定數500.0米。而且每沖擊放電一次，計數器將重新刷新一次，但仍顯示500.0米，屏幕信息僅告訴操作者高壓設備的沖擊閃絡功能正常，可放心沿電纜路徑繼續測聽；
第二種情況是沖擊閃絡時，耳機已能聽到足夠強的地震波聲，計數器不再顯示滿量程500.0米。而是顯示某一固定數值（有可能末尾兩位數有跳動），此固定數值重復顯示的機率相當高。此時操作者可以斷定：數顯距離即為探頭到故障點的直線距離。
當能確定故障距離后，下一步是沿電纜路徑，任意移動探頭一米左右，以判斷方向。如果讀數減小一米，證明移動方向正確。若讀數增加一米，說明遠離故障點。便可按屏顯距離直接移動探頭至故障點附近。此時，地震波強度加大，屏顯數明顯減小。只要在該處仔細緩慢地移動探頭，總會發現某點的讀數最小。無論探頭往任何方向移動，讀數將會增大。那么該點恰好是電纜故障點的正上方。此刻的屏顯數即為該點的電纜埋設深度。而且此時用耳機監聽的話，會發現此點正是地震波的最大點。
在實際的電纜故障定位現場，情況往往非常復雜。有以下幾點應注意：
1、若現場環境噪聲很大（如車輛流量大的公路旁、走的人多的街道或在工地附近等）。閃絡沖擊放電時，除故障點傳來的振動波外，還有汽車引擎聲、喇叭聲、腳步聲、說話聲、機器轟鳴聲……。這些噪聲將嚴重地影響定點儀計數屏的讀數穩定性。使得讀數似乎雜亂無章。其實，還是有其規律性的，仔細觀察讀數便可發現，計數屏的讀數總有一個相對穩定的最大讀數，無論噪聲干擾如何變化，只要噪聲不是連續的，此最大讀數的出現率非常高。此讀數即是故障點的距離。對計數屏上經常出現的無規律小讀數，不必理會。隨著探頭接近故障點，其最大讀數會逐漸減小。當穩定的最大讀數變到最小時，此處即為故障點精確位置。
2、如果定點現場有連續的較大噪聲，如電動機、鼓風機、排風扇、發電機、真空泵等發出的聲音 ，將會導致數顯失效，無論探頭放置何處，數顯屏總是出現零點幾米（甚至0.1米）小數值。此時只能利用定點儀的聲、電同步探測功能聽測與數字屏刷新計數同步的地震波，用人的判斷力去區分環境干擾噪聲，以振動波的最大點去確定故障位置，不必去關心數顯屏的讀數。
3、定位現場的電纜故障點位于埋地穿管之中。沖擊放電時，在穿管的兩個端口處聲音最大，而在管子中央部位可能聽不到聲音，便有可能出現兩管口有固定讀數，而在其余地方（如管子中央部位或遠離管口）僅顯示滿亮500.0米，此時便可根據兩個穩定讀數點的數值變化規律判斷管中故障位置。只要挖出穿管，便可以用探頭在管子上實施精確定位。此時的誤差一般不會超過10cm。
4、若故障電纜位于電纜溝的排架上，且是封閉性故障（即電纜外皮未破，沖擊放電時，故障點的閃絡僅在芯線與外皮之間，外面看不到火花）。沖擊放電時，在電纜本體上有長距離的較強振動，用聲測法和同步定點法都無法確定振動的最大位置。此時的常規定點儀將完全失效，而數顯同步定點儀便可發揮其特長了。只要將探頭放置在具有強烈振動電纜本體上，數顯屏將會在沖擊閃絡的同時記錄下探頭距故障點的距離，操作者便可很快根據距離指示數，將探頭放置在故障點附近，尋找數顯屏最小讀數所對應的位置，此位置便是精確的故障點。注意，有時會出現沖閃時電纜全線都有微小振動的現象，各處強度幾乎一樣，只是接頭處可能聲音稍大些。這是對電纜進行沖擊放電時電纜出現的“電動機”效應，千萬不要被此聲音迷惑。故障點的振動聲很大，與全線“電動機”效應振動的微小振動聲音有明顯差別?？梢圆槐乩頃?huì)此種微小振動，徑直去找明顯的較大的振動波（故障點發出的）。
