當頻率超過1KHz時，變壓器的鐵心基本上不起作用，每個繞組都可視為一個由線性的電阻、電感和電容等參數構成的無源線性雙端口網絡。繞組變形后將引起網絡分布參數的變化，從而使繞組對低壓脈沖的響應發生變化。下圖是低壓脈沖法測量變壓器繞組變形情況的原理圖，低壓脈沖源產生幅值800V、前沿2.5μs、半幅寬2.5μs的單極性脈沖電壓信號，數據采集單元對脈沖源信號和變壓器輸出的信號進行記錄，并將數據傳輸給工業控制機，工控機軟件對輸入和輸出信號進行處理和分析，并將信號曲線顯示。

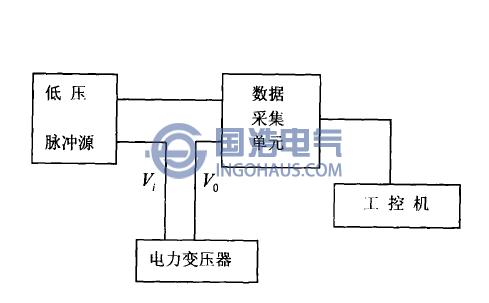

低壓脈沖法測試的基本原理圖
