1. 頻率響應曲線的重復性研究

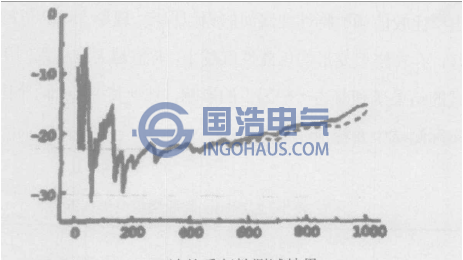

對某110KV變壓器進行FRA法測試結果如圖所示。實線和點劃線為同一天二次測試，虛線為隔幾天后的測試。間隔試結果在500kHz以上略有偏移，但偏移較小。且諧振點均集中于500kHz以下，可認為FRA法的重復性很好。
FRA法的重復性測試結果
2. 基準曲線
要對利用變壓器繞組變形頻率響分析法(FRA)所測的結果進行分析，除了要充分考慮變壓器結構特點、短路電流數值、短路電流持續時間等因素外，關鍵的問題是找到一條變壓器繞組基準的頻響曲線，根據上述頻響法測試曲線的重復性理論，該基準頻響曲線可以從以下兩個方面取得：
一是變壓器繞組結構正常時的原始頻響曲線檔案，該曲線具有高度的可比性；
二是與被試變壓器相同類型的準頻響曲線的變壓器，該曲線具有一定的參考價值。
這兩種曲線都可以作為電力變壓器的基準曲線，我們認為第一種曲線更為準確，第二種曲線多少存在一點誤差。因此，在變壓器繞組變形測試裝置研制好后，我們對電力變壓器的原始曲線建檔。采用該曲線作為原始曲線，當電力變壓器發生短路事故后，使用該裝置對變壓器進行頻率響應測試，得到的曲線與原始曲線對比，其對比標準如表所示。表中A0表示原始曲線，A1表示短路事故后的測試曲線。在此，我們引入了“相關系數”的概念，相關系數用T來表示(國際上以及在我們的測試儀的結果中用R來表示，文中用T是為了防止與電阻R混淆)它反映了兩條曲線之間的重合程度。如果兩條曲線完全重合，那么這兩條曲線的相關系數就是1；如果兩條曲線完全不重合，那么它們的相關系數就是0。它能量化的結果，即T(取值范圍0-1)值的大小，直觀地給出所比較的頻響特性曲線間的相似程度。理論上講R值越大曲線的相似程度也越好，存在繞組變形的可能性就越小，R值越大這里我們用“理論上講”是因為測試的結果受到前述一些因素的影響，且受其中一、兩個因素的影響很大，因此在實際測試中要特別注意。
| A0與A1的相關系數 | 1-0.7 | 0.7-0.5 | 0.5-0.3 | 0.3-0 |
| 變壓器繞組的情況 | 可以繼續運行 | 局部變形 | 打不風變形 | 嚴重變形 |
對于三相電力變壓器，一個變壓器將有三個相關系數TA , TB和TC，哪一個值小于0.7，則說明是該相繞組了發生變形。
