了解變壓器繞組的結構特點是分析其繞組變形機理的前提。研究繞組變形的機理通常還必須了解變壓器的運行規律。

變壓器繞組在通電過程中會產生漏磁場，磁場分布狀況決定著其漏電抗的數值大小。一般運行穩定的變壓器磁勢平衡方程為：
N1I1+N2I2=N1Im
電力變壓器的磁場分布情況是這樣的：按照構成變壓器磁路性質和分布情況的不同，變壓器的磁通通常分成主磁通和漏磁通這兩部分。主磁通足通過鐵心、與原邊和副邊繞組都相交鏈的磁通；漏磁通只與原副邊繞組中的一個繞組交鏈，并且要與空氣或變壓器油構成閉合回路。由于變壓器漏磁通的磁阻比較大而磁導率小，所以漏磁通要比主磁通要少得多。而從變壓器等效電路圖上來看，在變壓器在一側短路時，由于勵磁電抗數值較大，短路電抗的大小與變壓器原副邊繞組的漏電抗大小大致相等，所以下面將要討論的是漏電抗與繞組變形的關系。

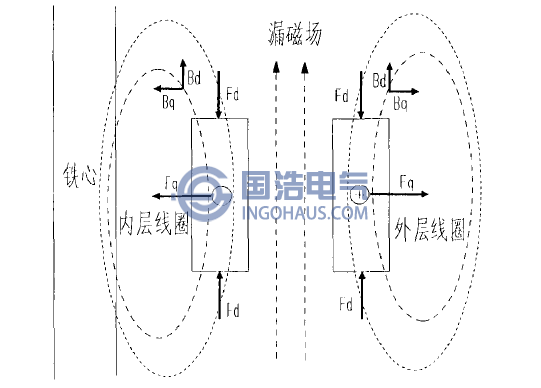

故障中產生的短路電流引起的電磁力正比于短路電流大小的平方，所以電磁力比一般情況下受到的電磁力要大得多。因此繞組要承受強大的電動力，為限制電磁力，通常大型變壓器短路阻抗值較大，并且結構上能承受強大電磁力。變壓器繞組磁場分布圖如圖所示，圖中將變壓器漏磁場分解為軸向分量Bd和徑向分量Bq這兩個分量，按照左手定則可以分析出繞組中各段受力方向：從徑向上看，外層線圈受到張力作用向外拉伸，內層受到壓力向內緊縮;；從軸向上看，電動力從繞組兩端向線圈中間擠壓。“擠壓”線圈時靠近鐵軛的那一部分最易遭受破壞，結構上需要機械支撐。“張力”對線圈的危害更大，因此不用矩形線圈，而采用圓形線圈，圓形線圈的機械性能更好，不容易遭受變形。

變壓器繞組磁場分布
