在使用超聲波法對GIS進行局放檢測時，測試點的選擇將直接影響測量的準確性，基本原則是所有獨立的氣室至少必須有一個測量點，這是因?yàn)榻^緣子和法蘭使聲信號明顯衰減，如下圖。

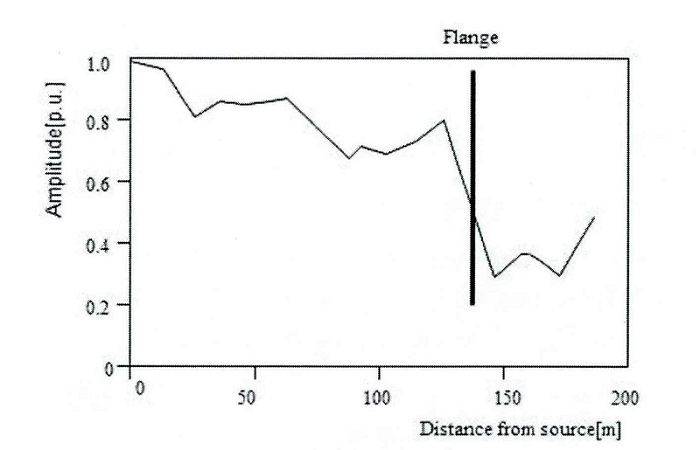

聲音信號的衰減
通過大量GIS現場試驗，可以總結出最有用的位置，具體如下:
（1）對于固定位置的局放源，可采用區域定位或者線性定位的方式經行定位;
（2）區域定位即在不同的位置上進行測量，觀察超聲信號的幅度大小變化，局放源位置應在具有最大幅度的測點附近區域；
（3）線性定位即沿著GIS軸向同時監測，在己知兩個傳感器之間距離的情況下，根據局放信號到達兩個傳感器的時間差將計算局放軸向位置。
選擇GIS超聲波測試點的基本原則是：
（1）測試點間距離不宜大于1米。
（2）每?jī)蓚€(gè)盆式絕緣子之間至少1個測點。
（3）斷路器、隔離開關、接地開關等有活動部件的氣室取點應增多。
（4）觀察歷史趨勢時應與前次測量取相同測點，如果不相同，則無法得到具體的趨勢。
（5）在GIS轉角處和T形連接處前后應各測1點。
（6）對于外殼直徑較大的GIS應考慮在橫截面上適當增加測點。
（7）在水平安裝的盆式絕緣子處，應增加測點，顆?？赡軞埩粼谶@些絕緣子上并產生局放。
