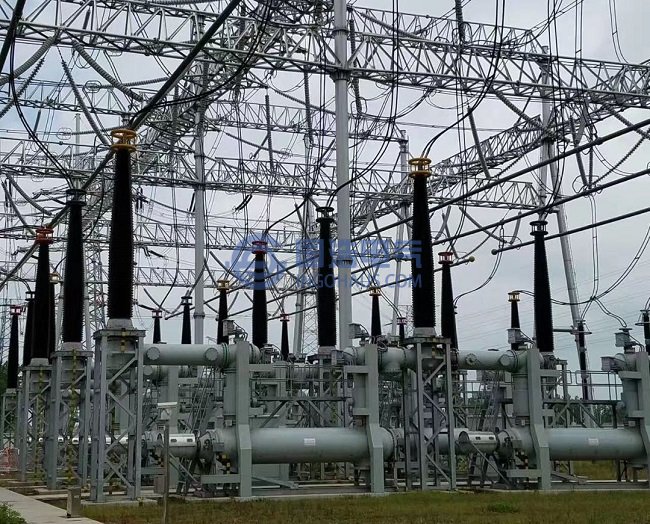

國浩電氣經過多年現場試驗經驗并接合國家電力行業標準整理"電流互感器選型參考方案"供廣大用戶在電力試驗中對電流互感器選型參考方案產品的選型配制提供專業的解決方案！
表一：繞組及末屏的絕緣電阻
( 試驗設備：智能雙顯絕緣電阻測試儀 )
| 周期 | 要求 | 說明 |
|
1) 投運前 2) 1～3年 3) 大修后 4) 必要時 |
1)繞組絕緣電阻與初始值及歷次數據比較，不應有顯著變化 2)電容型電流互感器末屏對地絕緣電阻一般不低于1000MΩ |
采用2500V兆歐表 |
表二：各分接頭的變比檢查
( 試驗設備：伏安變比極性綜合測試儀)
| 周期 | 要求 | 說明 |
|
1) 大修后 2) 必要時 |
與銘牌標志相符 | 更換繞組后應測量比值差和相位差 |
表三：tgδ 及電容量
( 試驗設備：全自動抗干擾異頻介損測試儀)
| 周期 | 要求 | 說明 |
|
1) 投運前 2) 1～3年后 3) 大修后 4) 必要時 |
1)主絕緣tgδ(%)不應大于下表中的數值，且與歷年數據比較，不應有顯著變化 2)電容型電流互感器主絕緣電容量與初始值或出廠值差別超出±5%范圍時應查明原因 3)當電容型電流互感器末屏對地絕緣電阻小于1000MΩ時，應測量末屏對地tgδ，其值不大于2% |
1)主絕緣tgδ試驗電壓為10kV,末屏對地tgδ試驗電壓為2kV 2)油紙電容型tgδ一般不進行溫度換算，當tgδ與出廠值或上一次試驗值比較有明顯增長時，應綜合分析tgδ與溫度、電壓的關系，當tgδ隨溫度明顯變化或試驗電壓由10kVT升到Um/√3時，tgδ增量超過±0.3%，不應繼續運行 3)固體絕緣互感器可不進行tgδ測量 |
表四：一次繞組直流電阻測量
( 試驗設備：變壓器直流電阻測試儀 )
| 周期 | 要求 |
|
1) 大修后 2) 必要時 |
與初始值或出廠值比較，應無明顯差別 |
表五：交流耐壓實驗
( 試驗設備：工頻試驗變壓器 )
| 周期 | 要求 |
|
1) 1～3年(20kV及以下) 2) 大修后 3) 必要時 |
1)一次繞組按出廠值的85%進行。 2)二次繞組之間及末屏對地為 2kV 3)全部更換繞組絕緣后，應按出廠值進行 |
表六：極性檢查
( 試驗設備：CT伏安變比極性綜合測試儀 )
| 周期 | 要求 |
|
1) 大修后 2) 必要時 |
與銘牌標志相符 |
