產品概述
GHRL2000變壓器容量特性測試儀，是專用于配電電力變壓器容量測量、變壓器空載及短路損耗測量的儀器，并具有諧波分析功能，方便對現場電網質量的分析。該儀器電路設計精巧，思路獨特，儀器內部采用先進的六路同步交流采樣及數字信號處理技術，成功的解決了低功率因數測量及多路信號在市電條件下同步測量和計算的難題。同時儀器測量引入了必要的校正（如：電壓校正、電流校正、溫度校正、頻率校正），從而使其性能優越，功能強大，體積小，重量輕，操作簡單方便，數據準確可靠，可完全取代傳統儀表的測試方法，可顯示并記錄用戶關心的所有測量數據，可作為現場高精度交流指示儀表使用。儀器使用大容量鋰電池供電，以保證儀器的超長使用時間，大大提高工作效率，減輕勞動強度。
功能特點
1. 負載損耗的測量：顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，自動判斷出油浸式或干式配電變壓器的鐵芯型號，測試過程中具有報警自適應提示功能，方便現場用戶使用。
2. 空載損耗的測量：儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，自動計算出變壓器的空載電流折算到額定電壓下且進行了波形畸變校正的空載損耗，并顯示油浸式或干式配電變壓器鐵芯的型號。
3. 單相的測量：可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結方式計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗。
4. 零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。
5. 容量的測量：儀器內置可充電鋰電池，本身可輸出三相正弦波逆變電源，輸出電壓自動調節，具有軟啟、軟停功能，無需任何外部電源可實現配電變壓器容量的測量和型號的判斷，同時顯示變壓器阻抗電壓和折算到額定溫度、額定電流下的負載損耗。
6. 在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。
7. 儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。
8. 儀器采用大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據。顯示使用中文菜單，中文提示，操作簡單。
9. 交直流兩用：鋰電池供電或者220V交流充電器供電自適應。
10. 智能充電管理，剩余電量顯示，低電量報警，背光自動調節，節省電量。
11. 不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
12. 熱敏打印機打印功能，快速、無聲。
13. 人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。
14. 體積小、重量輕，方便攜帶使用。
2. 空載損耗的測量：儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，自動計算出變壓器的空載電流折算到額定電壓下且進行了波形畸變校正的空載損耗，并顯示油浸式或干式配電變壓器鐵芯的型號。
3. 單相的測量：可用于檢查變壓器單相的缺陷或用于現場無三相電的情況。儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結方式計算出變壓器的空載電流、空載損耗、阻抗電壓和負載損耗。
4. 零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。
5. 容量的測量：儀器內置可充電鋰電池，本身可輸出三相正弦波逆變電源，輸出電壓自動調節，具有軟啟、軟停功能，無需任何外部電源可實現配電變壓器容量的測量和型號的判斷，同時顯示變壓器阻抗電壓和折算到額定溫度、額定電流下的負載損耗。
6. 在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。
7. 儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。
8. 儀器采用大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相平均電壓、平均電流、三相總功率和相關數據。顯示使用中文菜單，中文提示，操作簡單。
9. 交直流兩用：鋰電池供電或者220V交流充電器供電自適應。
10. 智能充電管理，剩余電量顯示，低電量報警，背光自動調節，節省電量。
11. 不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
12. 熱敏打印機打印功能，快速、無聲。
13. 人機交互界面更加友好：屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。
14. 體積小、重量輕，方便攜帶使用。
技術參數
1. 基本測量精度：電壓、電流 ±（讀數×0.2%+2字）
功率（0.2≤cosφ≤1） ±（讀數×1.0% +2字）
容量 ±（讀數×10%+2字）
2. 容量測量范圍：30kVA～65000kVA
3. 電壓測量范圍：AC 50V～850V
4. 電流測量范圍：AC 0.5A～100A
5. 工作溫度：-10℃～40℃
6. 環境濕度：10%～85%
7. 存儲溫度：-20℃～50℃
8. 外形尺寸：325mm×225mm×125mm
9. 重量：6kg(不包括測試線)
功率（0.2≤cosφ≤1） ±（讀數×1.0% +2字）
容量 ±（讀數×10%+2字）
2. 容量測量范圍：30kVA～65000kVA
3. 電壓測量范圍：AC 50V～850V
4. 電流測量范圍：AC 0.5A～100A
5. 工作溫度：-10℃～40℃
6. 環境濕度：10%～85%
7. 存儲溫度：-20℃～50℃
8. 外形尺寸：325mm×225mm×125mm
9. 重量：6kg(不包括測試線)
標準配置

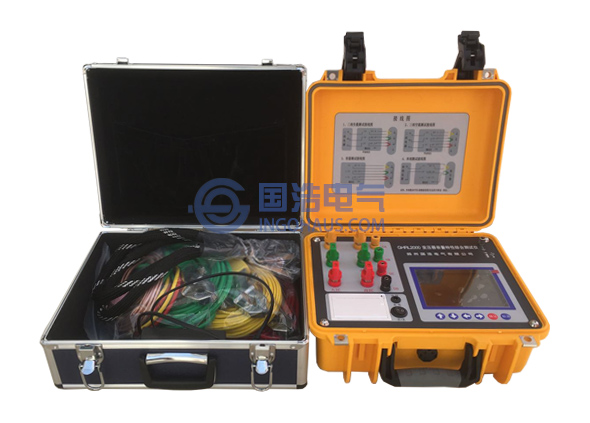

| 變壓器容量特性測試儀主機 | 一臺 |
| 三芯電源線 | 一條 |
| 測試線（6m） | 三條（黃綠紅） |
| 連接線（1m） | 三條（黃綠紅） |
| 接地線（3.5m） | 一條 |
| 大電流短接線 | 一條 |
| 打印紙 | 二卷 |
| 保險管（3A） | 五支 |
| 合格證 | 一張 |
| 保修卡 | 一張 |
| 使用說明書 | 一本 |
| 測試報告 | 一份 |
| 裝箱單 | 一份 |
注意事項
1. 使用儀器時請按本說明書接線和操作。2. 接地端子應就近可靠接地。
3. 測試開始前請輸入正確的設置參數，儀器內部校正運算都要依賴于輸入的設置參數。
4. 測試菜單項選擇和實際測試項目及接線要一致。
5. 電流回路用粗線連接，電壓回路用細線連接。
6. 試驗加壓時，注意監測電壓、電流不要超過儀器額定值，以免損壞儀器。
7. 測試過程中，不允許拆除地線及儀器接線，嚴禁帶電接拆線操作。
8. 單相測量時必須用A相測量。
9. 為安全起見，測試完成后應儲存數據，然后斷開三相測試電源，再翻看測試結果數據或從存儲器中仔細查看各項數據。
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
