產品概述

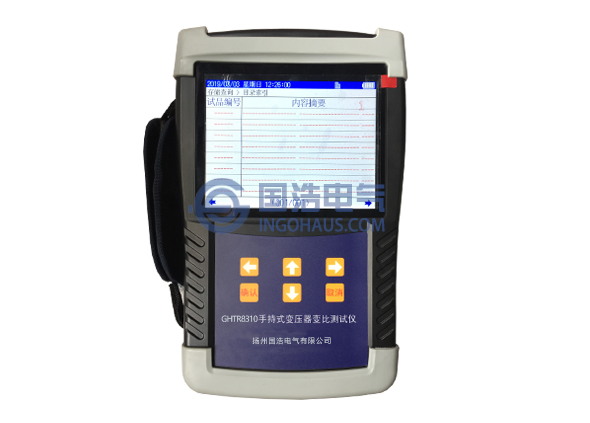

在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國網的預防性試驗規程，要求對運行的變壓器定期進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試結果只為一相變比的值。GHTR8310手持式變壓器變比測試儀克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，采用鋰電供電，產品體積小巧，方便現場使用，具有中文菜單提示功能，操作簡便直觀，產品主要應用于變壓器的變比組別測試，PT、CT的變比極性測試，測試速度快、準確度高。
性能特點
1. 鋰電池供電或者220V交流供電自適應，一次充電，可連續進行100臺以上變壓器變比組別測試，測試過程簡單、方便。2. 具有盲測功能，即在不知道高低壓聯結方式時進行變比、組別測試。
3. 在三相變壓器、單相變壓器、Z型變壓器、PT試品測試的基礎上增加了CT變比極性測試功能，應用領域更廣。
4. 量程寬、精度高，變比測量范圍可達10000，且最高值10000時測試精度保證0.3%。
5. 具有高低壓反接保護、輸出短路保護等完善的保護功能。
6. 5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見。
7. 可選配備外置式打印機，便于數據打印。
8. 數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據500條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。
技術參數
注意事項
1. 對于具有多個分接位的變壓器，輸入額定高、低壓電壓值、分接間距、額定檔位，是為了使測試結果可以自動計算出誤差值，以及分接開關所處的分接位。
2. 有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。
3. 本儀器分接位置的設置按高壓側調壓設計，是假設1分接為最高電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。
4. 三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y--d接線的匝比值等于變比值除以√3 ，D--y接線的匝比值等于變比值乘以√3 。
2. 有載分接開關19檔的變壓器，若9、10、11分接是同一個值，儀器輸入額定分接位時應輸入9，此時12分接位以后，儀器顯示分接位置比實際位置小2。
3. 本儀器分接位置的設置按高壓側調壓設計，是假設1分接為最高電壓擋位，如果電壓反向設計或分接開關在低壓側的變壓器，顯示分接位置和實際分接位置倒置。
4. 三相變壓器銘牌上的變比是指不同電壓繞組的線電壓之比，因此，不同接線方式的變壓器，其變比與匝數比有如下關系：一次、二次側接線相同的三相變壓器的電壓比等于匝數比；一次側、二次側接線不同時，Y--d接線的匝比值等于變比值除以√3 ，D--y接線的匝比值等于變比值乘以√3 。

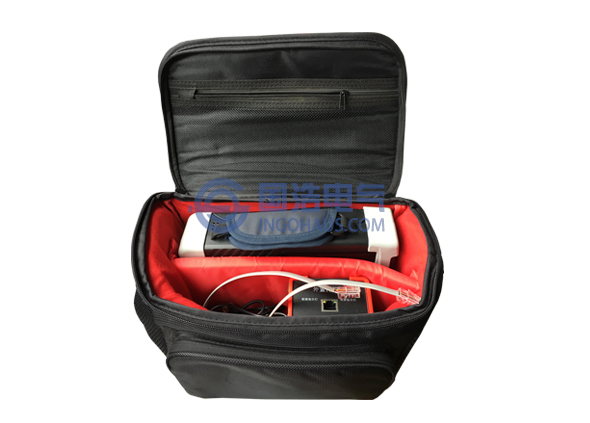

標準配置
| 手持式變壓器變比測試儀 | 1臺 |
| 測試線 | 1套（紅、黑各一組） |
| 充電器 | 1個 |
| 腕帶 | 1個 |
| 用戶手冊 | 1個 |
| 出廠測試報告 | 1份 |
| 合格證/保修卡 | 1份 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
