產品概述
儀器采用無線傳輸技術，操作安全可靠，使用方便，克服了有線核相器的諸多缺點。并且采用GPS授時技術，兩臺（或多臺）儀器可以相隔幾百公里核相。
工作原理
儀器由甲、乙兩機組成，甲、乙兩機可單獨使用進行近程核相。近程核相時X和Y發射器將測量的數據通過無線電發送給接收主機，接收主機依據發射器數據計算兩線路相位差值，判斷同異相。甲乙兩機同時使用可進行遠程核相。遠程核相儀時兩個Y發射器分別將測量數據發送給兩臺接收主機，主機由GPS授時后同步測量，計算兩臺主機相位差值即為兩線路相位差值，判斷兩線路同異相。
技術參數
1. 相位差準確度：誤差≤5°
2. 頻率準確度：±0.1HZ
3. 可跨電壓測量范圍為5V～220kV
4. 發射器和接收主機的最大傳輸視距約100米
5. 遠程核相時兩個GPS主機的距離為0.3公里～800公里
6. 真人語音提示測量結果和操作步驟
7. 3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果，顯示GPS衛星顆數，GPS授時狀態和時間等信息
8. 連續1小時無操作自動關機
9. 發射器和接收主機均內置可充電鋰電池，配置5V充電器
10. 主機內置18650鋰電池，電池容量為2500mAH。發射器內置14430鋰電池，電池容量為450mAH
11. 高壓測量時泄漏電流<10uA
12. 發射器工作功耗<0.1W，接收主機工作功耗<0.3W
13. 工作環境：-35℃--- +45℃ 濕度≤95%RH
14. 整機重量：約7.5KG
15. 儀器包裝尺寸：長56cm*寬26cm*高13cm*2個
安全事項
1. 現場測試時，應按電力部門高壓測試安全距離標準進行操作。
2. 標準配置絕緣桿3米，對應電壓等級為 ≤ 220kV。如測量線路電壓高于220kV時，請使用長度大于3米的絕緣桿。
3. 核相操作時，手持位置不要超過絕緣桿手柄位置。
注意：發射器使用3.7V可充電鋰電池，請不要更換其他電池。

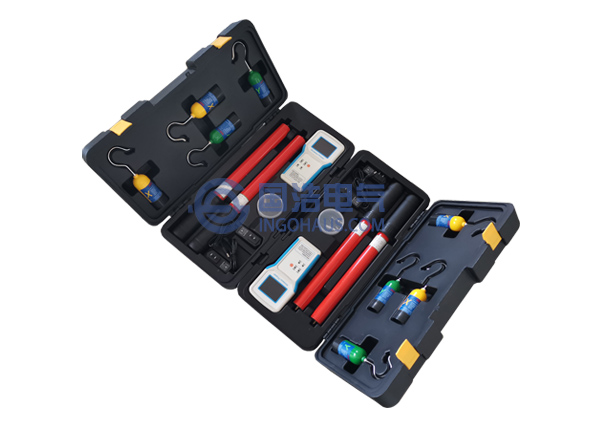

標準配置
| 塑料機箱 | 2個 |
| 接收主機 | 2個 |
| X發射器 | 2對 |
| Y發射器 | 2對 |
| 伸縮式絕緣桿(3米) | 4根 |
| 尖頭端子 | 4個 |
| 充電器(5V/1A) | 4個 |
| 自檢測試線 | 4條 |
| 接地線 | 4條 |
| 說明書 | 1份 |
| 出廠檢驗報告 | 1份 |
| 合格證/保修卡 | 1份 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
