產品概述

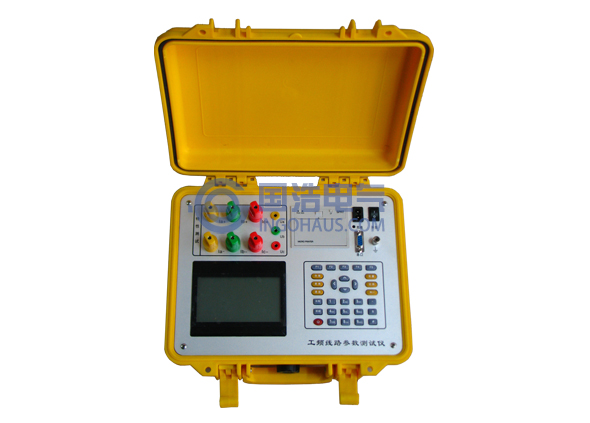

GHXC8891線路參數測試儀是我司開發、研制的專門用于輸電線路工頻參數測量的高精度儀器，對于輸電線路的一系列工頻參數可進行精密的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量線路參數的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡單快捷，是廣大用戶的首選產品。
功能特點
1. 可測量輸電線路的正序和零序、相間、線地等各種相關參量、電壓有效值、電流有效值、有功功率、無功功率等參數。
2. 允許外接電壓互感器和電流互感器進行擴展量程測量。
3. 電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
4. 大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。
5. 儀器配備了微型高速熱敏打印機，用戶可隨時將測試的數據通過微型打印機打印出來。
6. 為配高壓測量車的用戶保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。
電壓測量范圍：0~750V 寬量限，一檔可保證精度。
電流測量范圍：0~100A，內部自動切換量程。
2. 準確度
電壓、電流：±0.5%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02
電阻、電容、電感、電導、電納：0.5%
3. 工作溫度：－10℃~ +40℃
4. 工作電源：交流160V~400V
5. 絕緣：
（1）電壓、電流輸入端對機殼的絕緣電阻≥100M?。
（2）工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6. 體積：32cm×24cm×13cm
7. 重量：3Kg
2. 允許外接電壓互感器和電流互感器進行擴展量程測量。
3. 電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
4. 大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。
5. 儀器配備了微型高速熱敏打印機，用戶可隨時將測試的數據通過微型打印機打印出來。
6. 為配高壓測量車的用戶保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。
技術參數
1. 輸入特性電壓測量范圍：0~750V 寬量限，一檔可保證精度。
電流測量范圍：0~100A，內部自動切換量程。
2. 準確度
電壓、電流：±0.5%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02
電阻、電容、電感、電導、電納：0.5%
3. 工作溫度：－10℃~ +40℃
4. 工作電源：交流160V~400V
5. 絕緣：
（1）電壓、電流輸入端對機殼的絕緣電阻≥100M?。
（2）工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
6. 體積：32cm×24cm×13cm
7. 重量：3Kg
注意事項
1. 在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2. 測量接線一定要嚴格按說明書操作，否則后果自負。
3. 測試之前一定要認真檢查設置的參數是否正確。
4. 最好使用有地線的電源插座。
5. 不能在電壓和電流過量限的情況下工作。
6. 試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
7. 平行線路的測量：當線路間存在著感應干擾電壓時，有時可達幾十伏，通常試驗電壓在380V左右，三相線路零序與正序阻抗的測量將產生嚴重誤差。隨著試驗電壓、電流的增大，測量值的誤差相對變小。
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
