這篇文章主要給大家分享下GHGX550無線高壓相序表的近程核相、相序檢測使用方法，具體如下：
一、近程核相

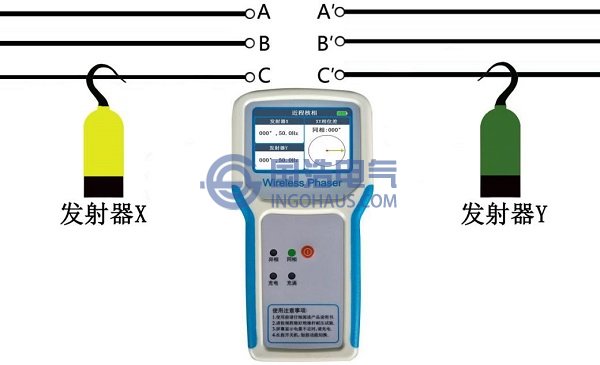

1、高壓輸電線路核相(高壓核相)將X和Y發射器連接絕緣桿，同時掛接在高壓線路上，接收主機開機選擇近程核相模式，即可顯示并播報核相結果。原理圖如下：
高壓核相
2、高壓開關柜帶電顯示器核相（低壓核相）
將X和Y發射器彎鉤替換為尖頭端子，并插入帶電顯示器，再將接地線DC端插入發射器接地孔（也是充電孔），鱷魚夾接地，接收主機開機選擇近程核相模式，即可進行測量。發射器使用方法如下圖：
低壓核相
二、相序檢測

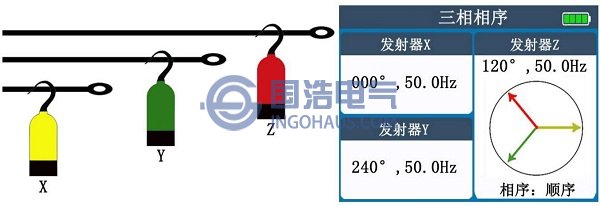

將X、Y、Z發射器分別掛接到三條帶電線路上，觀看接收主機的測量結果。儀器以X發射器所測線路相位角為基準，始終顯示為0°。若發射器Y和Z分別為240°和120°，則X超前Y120°，Y超前Z120°，Z超前X120°，則X、Y、Z對應的三條線路為順序。若發射器Y和Z分別為120°和240°，則X滯后Y120°，Y滯后Z120°，Z滯后X120°，則X、Y、Z對應的三條線路為逆序，此時將X、Y、Z三個發射器中任意兩個位置互換即為正序。操作示意圖如下：
相序檢測
（1）測量時以X發射器為基準，其角度固定為0度，若接收主機未收到X發射器的信號，則不會得出Y和Z發射器的角度。
（2）若所測既不是正序，也不是逆序，則判定為無序，例如將X、Y接到同一相，Z接其他相。
