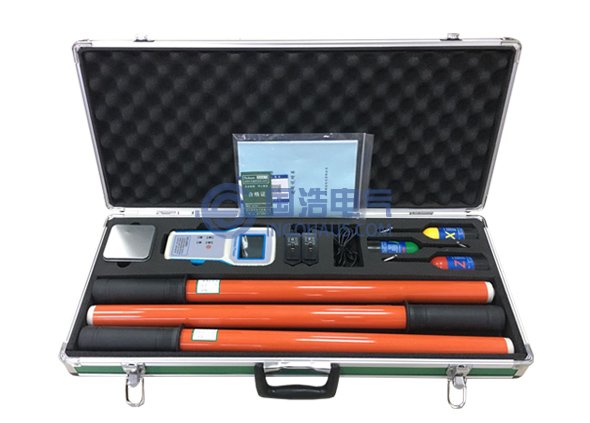

GHGX550無線高壓相序表
需要注意的是：兩線路頻率不相同時，需要使用準同期并列裝置控制發電機的頻率相位，使發電機的相位和頻率與主網一致后才可以并網送電。準同期與自同期并列操作如下。
發電機并網同期方式分為準同期和自同期兩種。
準同期并列是將未投入系統的發電機加上勵磁，并調節其電壓和頻率，在滿足并列條件（即電壓、頻率、相位相同）時，將發電機投入系統，如果在理想情況下，使發電機的出口開關合閘，則在發電機定子回路中的環流將為零，這樣不會產生電流和電磁力矩的沖擊。準同期并列時間長，但沖擊小。大型發電機應采用準同期方式。
自同期并列，先將輪發電機組轉動起來，當轉速上升至稍低于機組的額定轉速時，就將斷路器閉合，這時電力系統給發電機定子繞組送進三相沖擊電流形成旋轉磁超然后勵磁系統再給發電機轉子繞組送進直流電流產生磁超使電力系統將發電機拉入同步運行狀態在并列過程中，發電機因有沖擊電流而受到一定的損傷是自同期的缺點，優點是并列過程比較迅速。自同期并列時間短，適于小水電的并網。
