局部放電測量中干擾信號的不個類很多，根據不同的時頻特征，可將干擾信號按時域特征分為：連續的周期型干擾、脈沖型干擾和白噪聲。按頻域特征分為：窄帶干擾和寬帶干擾。而進一步可以將脈沖型干擾又分為：周期性脈沖干擾和隨機性脈沖干擾。
由高頻保護信號、電力系統載波通訊、電力系統諧波以及無線電廣播等所引起的干擾信號都屬于連續的周期型干擾。連續的周期型干擾在時域上通常是高頻正弦波，且有固定的頻帶寬度和諧振頻率；在頻域上這類干擾表現為一些單獨的譜線，一條譜線與一個頻率成分相對應。
1. 電力系統載波通訊干擾
電力系統載波通訊干擾是一種普遍存在于局部放電監測中的干擾源。此類干擾波形的特點是：可以分為調幅波和調相波，其頻率往往在40kHz-500kHz之間。對采集信號進行圖譜分析研究后可以看出，窄帶干擾信號的頻帶分布是有限的，其能量只能在較少的幾個尺度上分布。2. 磁飽和引起的諧波

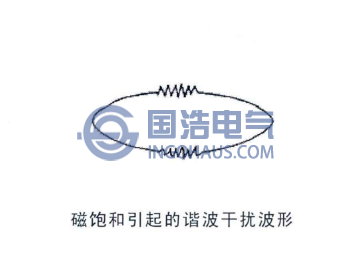

引起此類干擾的原因是：回路中設備產生鐵芯磁飽和時所引起的諧波干擾信號。此類干擾波形的特點是：一堆諧波振蕩信號對稱的出現在橢圓基線上的正負半周上，信號的幅值隨電壓增加而增加，電壓除去，信號消失。當信號穩定時，有再現性。信號的幅值與電壓持續響應的時間無關。當在時間基線上出現了含有低頻振蕩的脈沖信號時，檢測儀的分辨頻率將小于振蕩周期。此類干擾信號的波形如圖所示。
3. 無線電干擾

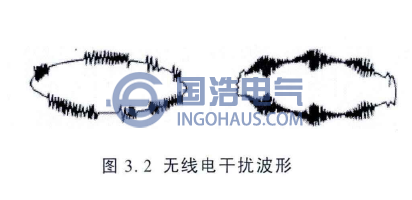

引起此類干擾的原因是：由于廣播話筒、無線電話、載波通訊等干擾存在。此類干擾波形的特點是：高頻正弦波信號分布在整個橢圓基線上，且幅值是可以調制的。有些低頻成分的無線電干擾波形如圖所示。
