線單母聯接線，1個主變進線間隔，4個220kV出線間隔，1個母聯間隔，2個PT間隔。由于母線避雷器和母線電壓互感器并聯組合在PT間隔，母線避雷器不能進行交流耐壓試驗，因此進行交流耐壓前，不能安裝避雷器，待交流耐壓試驗完成后，再安裝。規程要求母線電壓互感器的交流耐壓試驗頻率不能低于100Hz，如果GIS所有電氣設備一起進行交流耐壓試驗，電容量很大，試驗頻率將低于100Hz，為此，試驗分兩階段進行。第一階段試驗接線：合上主變進線間隔刀閘、斷路器；PT間隔刀閘；其余間隔刀閘和斷路器斷開，從主變進線間隔加壓；第二階段試驗接線：所有間隔刀閘、斷路器、線路側地刀合上，PT間隔刀閘拉開，從主變進線間隔加壓。
第一階段：電壓互感器交流耐壓試驗，試驗接線見圖：

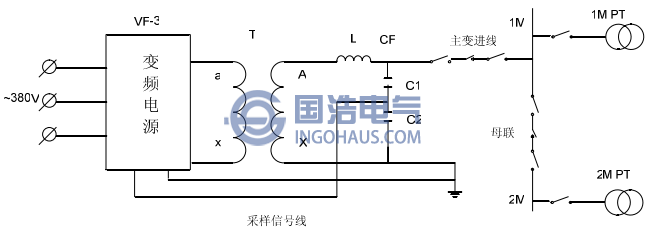

電壓互感器交流耐壓試驗接線圖
（2）電抗器選擇：2節電抗器串聯，L=133X2=266H
（3）分壓器選擇：2節分壓器串聯，C=2913/2=1459.5 pF
（4）試品電容：7500pF
（5）諧振電容量：1459.5+7500=8959.5 pF
（6）勵磁變變比選擇：高壓2繞組串接，輸出電壓10000V。
（7）諧振參數計算：
合上電源，將變頻電源輸出頻率在103Hz左右調節，當測量顯示電壓最大時，此時試驗回路達到諧振點；調節變頻電源輸出電壓到老練試驗值145.50kV，持續15min后，電壓升至368kV，持續1min后，電壓降至零，斷開電源，試驗結束。
（9）試驗結論：
試驗過程中無擊穿放電現象，交流耐壓試驗通過。
電壓互感器試驗注意事項：
1)試驗時，試驗相接高壓源，高壓引線需采用專用無暈引線，非試驗相連同GIS外殼接地。
2)試驗必須保證PT間隔氣室SF6氣體在額定壓力下，并且充氣24小時后氣體含水量在合格范圍內，確認無誤后方能試驗。
3)試驗加壓前，避雷器連接處應斷開、試驗諧振頻率必須大于1 OOHz o
4) PT一、二次繞組的末端N必須接地。

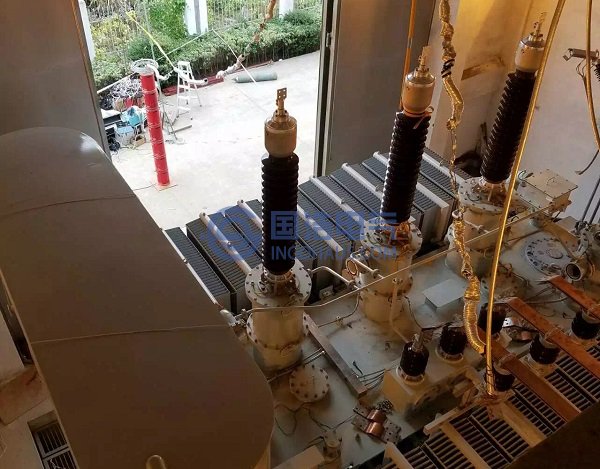

第二階段：GIS交流耐壓試驗
試驗接線見圖：

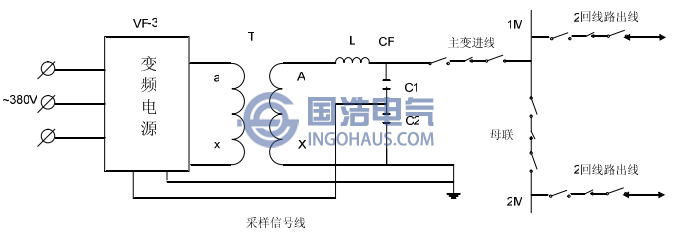

GIS交流耐壓試驗接線圖
（2）電抗器選擇：2節電抗器串聯，,L=133 X 2=266H
（3）分壓器選擇：2節分壓器串聯，C=2913/2=1459.5 pF
（4）試品電容：45000 pF
（5）諧振電容量：1459.5+45000=46459.5 pF
（6）勵磁變變比選擇：高壓2繞組串接，輸出電壓10000V。

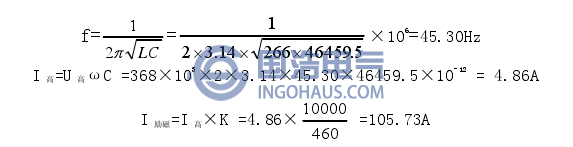

（7）諧振參數計算：
先測量A相高壓引線對地的絕緣電阻，如無異常，A相將高壓引線和電抗器連接。合上電源，將變頻電源輸出頻率在45Hz左右調節，當測量顯示電壓最大時，此時試驗回路達到諧振點：調節變頻電源輸出電壓到老練試驗值145.50kV，持續15min后，電壓升至368kV，持續1min后，電壓降至零，斷開電源，試驗結束。
（9）試驗結論：
試驗過程中無擊穿放電現象，交流耐壓試驗通過。
GIS試驗注意事項：
1)試驗時，試驗相接高壓源，高壓引線需采用專用無暈引線，非試驗相連同GIS外殼接地。
2)試驗必須保證各氣室SF6氣體在額定壓力下，并且充氣24小時后氣體含水量在合格范圍內，GIS處于可運行狀態，確認無誤后方能試驗。
3)試驗加壓前，電流互感器二次繞組必須短路接地。
4)試驗時，試驗裝置各部件之間、試驗裝置與GIS殼體之間必須采用專用接地線。
