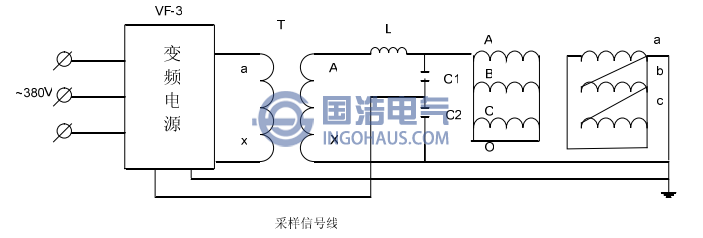

變壓器交流耐壓試驗是考驗變壓器主絕緣的基本試驗，以110kV變壓器中性點交流耐壓試驗為例，試驗接線見圖：

（1）試驗標準：交流耐壓值為76kV，試驗時間60s，試驗頻率45-65Hz。
（2）電抗器選擇：1節電抗器，L=133H
（3）分壓器選擇：1節分壓器，C=2919 pF
（4）試品電容：12500 pF
（5）諧振電容量：2919+12500=15419 pF
（6）勵磁變變比選擇：輸出電壓5000V。

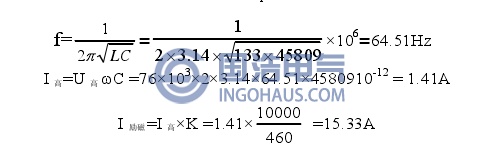

（7）諧振參數計算：

試驗頻率不滿足要求，需增大試品電容量，在高壓則并聯3節藕合電容器，每節電容量為10130 pF，總電容量C=10130X3=30390pF
諧振電容量：2919+12500+30390=45809pF

 （8）試驗過程：
測量高壓引線對地的絕緣電阻，如無異常，將高壓引線和電抗器連接。合上電源，將變頻電源輸出頻率在64Hz左右調節，當測量顯示電壓最大時，此時試驗回路達到諧振點；調節變頻電源輸出電壓至76kV，持續1min后，電壓降至零，斷開電源，試驗結束。

（9）試驗結論：
試驗過程中無擊穿放電現象，交流耐壓試驗通過。

變壓器外施試驗注意：
1)被試驗繞組、非試驗繞組均短接，非試驗繞組短接后須接地。
2)試驗時，密切監視試驗頻率，防止頻率過高損壞變壓器。
3)試驗時，變頻諧振試驗系統與被試變壓器外殼之間的連接地線采用專用地線。
