電纜交流耐壓試驗接線圖
| 電壓等級 | 110kV |
| 電纜型號 | YJLW03-Z-64/110kV |
| 電纜截面 | 1X240mm2 |
| 電纜長度 | 2960m |
（2）試驗標準：交流耐壓值為128kV，試驗時間60min。
（3）電抗器選擇：首先計算電纜理論電容量
單位長度電容：0.129uF/km；電纜的總電容：0.129 X 2.96=0. 382uF
充電電流I=UωC=128X10^3X2X3.14X50X0.382X10^-6=15.3A
由于電流大，超過電抗器的額定電流，因此選用3節電抗器并聯的組合方式，L=133/3=44.33H。
（4）分壓器選擇：1節分壓器，C=2919pF
（5）諧振電容量：2919+0.382 X 10^6=384919pF
（6）勵磁變變比選擇：高壓繞組4并聯接，輸出電壓5000V。

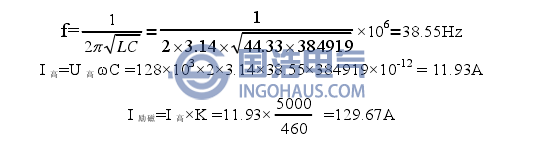

（7）諧振參數計算：

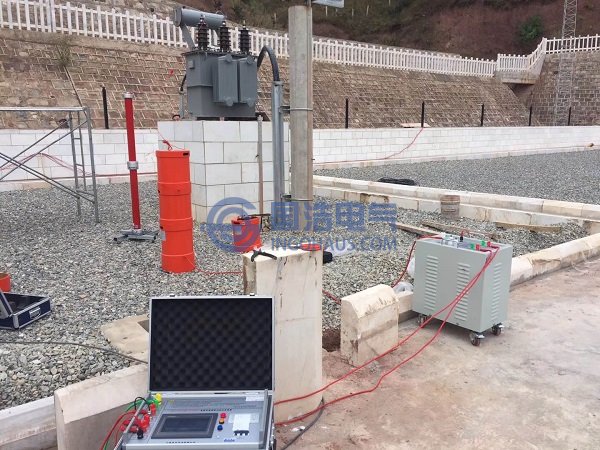

（8）試驗過程：
先測量A相高壓引線對地的絕緣電阻，如無異常，將A相高壓引線和電抗器連接。合上電源，將變頻電源輸出頻率在39Hz左右調節，當測量顯示電壓最大時，此時試驗回路達到諧振點；調節變頻電源輸出電壓至128kV，持續60min后，電壓降至零，斷開電源，
試驗結束。B相、C相試驗過程同A相。
（9）試驗結論：
試驗過程中無擊穿放電現象，交流耐壓試驗通過。
電纜耐壓試驗注意事項：
1）待試驗電纜已安裝到位，達到投運狀態要求方能進行試驗。
2）被試相芯線接高壓源，被試相屏蔽層、非試相芯線及非試相屏蔽層均接地，確認無誤后開始試驗。
3）電纜屏蔽層過電壓保護器短接，對應端電纜金屬屏蔽或金屬套臨時接地。
4）如果電纜頭與GIS直接連接，在試驗時應使GIS符合運行條件且GIS內部PT，避雷器斷開。
