1. 基本原理
串聯諧振電路的諧振條件：電路如圖
可以看出，電路的諧振頻率是由電路本身的參數決定的，稱為固有頻率。當電路的固有頻率等于電源的頻率時，電路發生諧振。當電源的頻率一定的情況下，可以通過調節電路參數L、C使電路達到諧振；當參數一定的情況下，可調節電源頻率使電路諧振。
2.諧振設備簡介
對于任何一個電抗器（電感為L(zhǎng)）和電容器（電容為C）組成的串聯LC諧振電路而言，它都有一個固定的頻率，當外加電源信號的頻率等于這個頻率時，該電路將發生諧振。諧振時，電感上及電容上獲得的電壓最大，而大多數的試品都可以等效成一個電容器?；谶@一思想，在串聯諧振電路前提供一個調節頻率又可調節電壓的變頻變壓電源，在電容兩端并聯一個分壓器作測量及反饋之用，這樣就構成該套裝置。變頻諧振耐壓試驗原理簡圖如圖

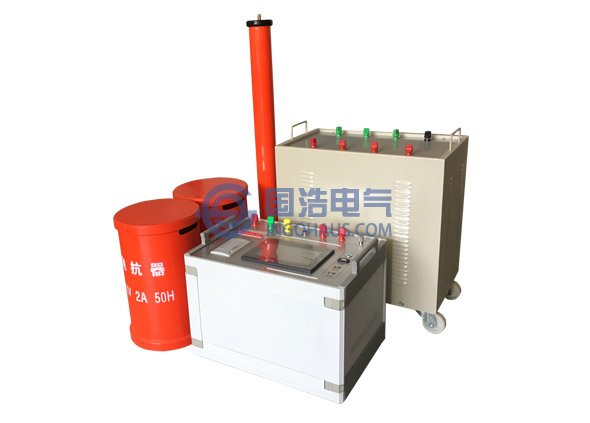

成套裝置構成：
變頻調壓電源：主要作用是為成套設備提供幅值和頻率都可調節的電壓，它具有IGBT保護、過壓保護、過流保護、放電保護等諸多可靠的保護功能，以保證試驗人員和試品的安全。
勵磁變壓器：是將變頻電源的輸出電壓升到合適的試驗電壓，滿足諧振電抗器、負載在一定品質因數下的電壓要求。
高壓電抗器：是諧振回路的重要部件，當變頻電源輸出頻率等于系統頻率時，回路發生串聯諧振。根據需要，高壓電抗器可以并聯連接使用也可串聯連接使用，組成高壓電抗器組，以滿足試驗電壓、電容和頻率的要求。
高壓分壓器：屬測試器件，作為試驗電壓測量和保護信號用。
該設備具有以下特點：
體積小，重量輕，設備重量?jī)H為傳統試驗變壓器的幾十分之一，特別適合現場使用。
對試驗電源要求低，采用該方式進行試驗，所需要的電源容量為傳統試驗容量的幾十分之一，解決了現場試驗電源問題。
變頻電源采用專業化設計，輸出波形失真度小，穩定性高。
一體化結構，變頻控制部分集調頻、調壓操作、保護、控制為一體，使用方便，讀數直觀。保護功能齊全，使用安全可靠。
采用多種組合方式，可實現一套設備多種用途。
